[전기] KEC 규정 개정으로 인한 변화? 천장 CD관 노출 금지? 가요전선관 적용?











안녕하세요

​

KEC 규정으로 공사현장 배관 적용에 있어서 변화가 있어서 내용 가져왔습니다.

​

기존에는 소방을 제외한 천장 배관들은

CD관으로 적용이 가능했는데요

​

KEC 개정(22.1.1 시행)으로 인하여 그것이 불가능해졌습니다.

물론 예외 규정이 있지만 그건 따로 말씀드리겠습니다.

​

천장배관 뿐만 아니라 경량 및 조적 배관에도 CD관 적용 규정이 바꼈는데요 설명드리겠습니다.

​

​

​

KEC 규정(22.01.01 시행)에 따르면

사업승인, 건축허가, 신고를 받은 일자를 기준으로 적용되는데요

​

해당 일자가 22.01.01 이전이라면 종전의 기준을 따를 수 있습니다. 하지만, 이후 승인되었다면

개정된 기준을 따라야만 합니다.

​

0. 개정 이유



천장 및 은폐된 장소에 합성 수지관 또는 노출배선으로 시공을 하게 될 경우에는 쥐가 전선을 파먹는다는지 기타 화재 발생시 전선을 따라 화재가 확산할 우려가 있기 때문에 천장 및 은폐된 장소에는 불연성 소재 사용이 의무화 될 필요가 있다는 의견에 따라 개정되었습니다.

​

1. 기존 시공

기존에는 경량 또는 조적 벽체 배관으로 CD(합성수지관)을 이용해서 시공했는데요

​

천장또한 노출 배선 또는 소방 관련 배관만 가요전선관(후레시블) 배관을 사용해서 시공을 했었습니다.

​

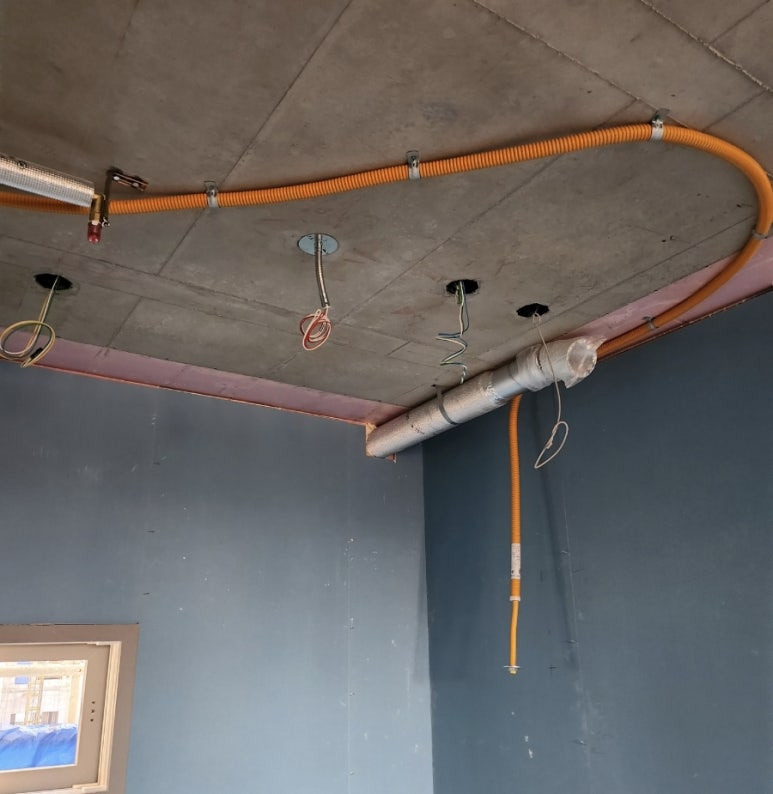

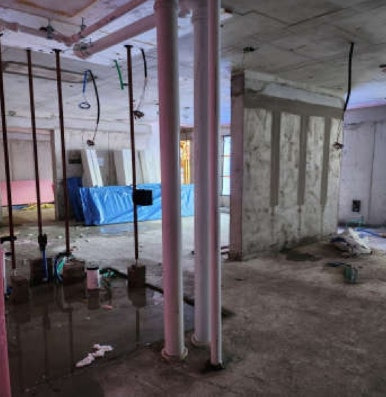

조적 및 경량 배관

​

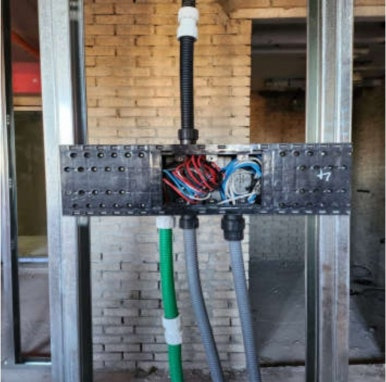

소방 후레시블 배관

​

2. 변경후 시공

KEC규정 개정(22.01.01)에 따라 앞으로는 이중천장 내 배관을 하게 될 경우에는 가요 전선관 배관을 사용해야 합니다.

​

위에 소방 배관 예시 사진처럼 이중천장 내에도 기존 노출 배선이 아닌 가요전선관을 시공하고 이후 입선을 해야 되는겁니다.

​

가요전선관을 시공하게 되면 기존 시공보다 입선도 더 오래 걸리겠죠..?

​

벽체 배관 같은 경우도 기존엔 난연성 배관 등이 사용 가능했지만 바뀐 규정에 따르면 난연성 배관은 콘크리트 매입 또는 노출로만 시공이 가능합니다.

​

아니면 합성수지관을 이용해서 시공하고 싶다면 마감재를 불연성으로 시공하면 된다. 예를 들어 보통 9.5T 석고(준불연성)을 이용했다면 12.5T 석고(불연성)으로 마감을 하게 되면 내부에 합성수지관으로 시공이 가능하다

​

3. 예외?

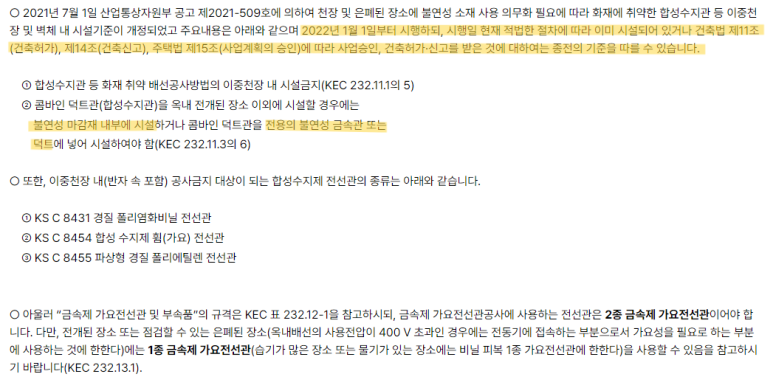

kec 질의 응답

​

이중천장내에서도 노출 배선 또는 합성수지관을 시공할 수 있는 경우가 있는데요.

​

바로 이중천장내 노출 부위가 30cm이내일 경우입니다.

이 경우에는 금속제 전선관으로 꼭 시공해야 된다는 규정이 없습니다.

​

​

​

요즘 주변에 보면 KEC 규정 개정된걸로 시공하는 현장들이 많은데 한번씩 참고해보시면 좋을 것 같습니다.

​
